Multifeed SAT Anlagen
Multifeed SAT Anlagen
| Hinter dem Begriff 'Multifeed' versteckt sich die Möglichkeit des parallelen Empfangs mehrerer Satelliten über EINE Sat-Antenne. Dazu werden mehrere LNBs - die für die jeweiligen Satelliten genutzt werden -in einem vorbestimmten Winkel auf eine Multifeed-Schiene gesteckt. |
 |
Bei Multifeed-Empfang wird die Mitte der Schüssel auf denjenigen Satellit ausgerichtet, der die schwächsten Signale ausstrahlt. Der zweite, dritte und vierte LNB wird so ausgerichtet, dass die Wellen der anderen Satelliten genau auf diese LNBs auftreffen.
Schielende LNBs: Normalerweise zeigen LNBs genau ins Zentrum einer Satellitenschüssel. Bei Multifeedhalterungen werden LNBs nicht genau in die Mitte montiert. Im Fachjargon nennt man diese dann "schielende LNBs".
 |

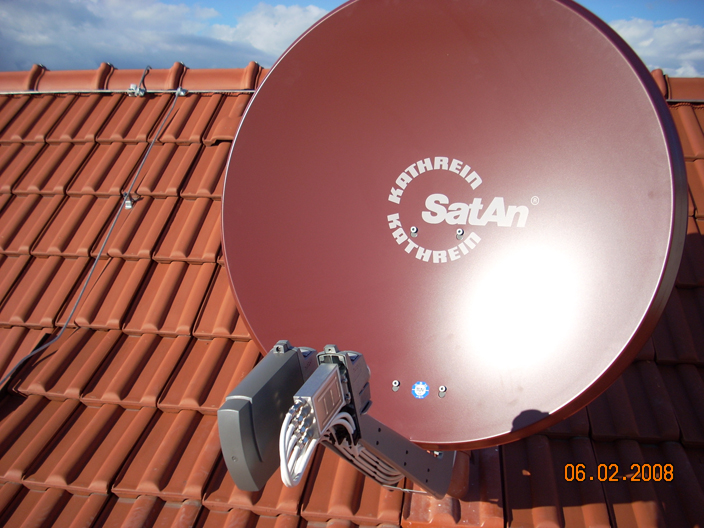

Auf diesem Bild sehen Sie zwei Quattro LNBs, die mittels einer Multifeed-Halterung justiert sind. Der linke LNB zum Empfang der Hotbird-Position verfügt über Vier Ausgänge, es ist ein Universal Quad LNB. Der rechte ist ein Universal Quattro LNB. Die vier Leitungen gehen direkt zu einem Multischalter, der das Signal auf mehreren Ausgängen bereitstellt. |
Ein Universal-LNB kümmert sich dabei um analoge und digitale Sat-Signale, so dass der Nutzer auch einen alten analogen Receiver in die Sat-Anlage integrieren kann. In der Regel sind dafür alle LNBs, die mindestens innerhalb der letzten fünf Jahre angeschafft wurden, dafür geeignet.
| Ein Universal-LNB ist für digital und analog geeignet mit zwei verschiedenen LOFs (zu deutsch Local Oscillator Frequency), für analog 9.750 GHz und für digital 10.600 GHz. Um dem LNB mitzuteilen, was man gerade empfangen möchte, muss für den digitalen Teil einen 22 kHz-Ton über das Koaxialkabel geschickt werden, zusätzlich zu den 14 bzw. 18 Volt für die Umschaltung zwischen horizontaler/ vertikaler Polarisation. Jeder Digitalempfänger erzeugt diese 22 kHz automatisch. Je nachdem, wie viele Personen digital fernsehen wollen, braucht man unterschiedliche Ausführungen. |
 |
